高濃度廢水專用處理設備

工作原理

鼓風機→配氣管送氣→大孔進氣,進氣孔徑:中6-15mm→接咀聯通→正旋導流+反旋導流→排氣雙向旋流→局部強化旋混→升流阻擋擴展→密集細泡上升,泡徑r=3mm

大孔雙向旋流--鼓風機送氣由配氣管進氣孔(孔徑:中6-15mm)從接咀中心位置進入;經旋流混合反應器一圈順旋流導流口和另外一圈反旋流(導流口尺寸均為:2.2×12mm);雙向旋流排出。

套筒強化旋混--順旋導流為順時針?lè)较?反旋導流為逆時針?lè)较?在兩個不同方向的旋流作用之下,在套筒狀旋流混合筒內形成一個瞬間連續局部反應的氣液強化旋流混合區。

概況

旋流混合--不同方向的旋性流體,相遇時可產生激烈的剪切性碰撞,從而導致流體在瞬間即得到絮動狀混合旋流混合是動能利用充分、流體混合完善的擴散作用方式。當流體為氣、液兩種狀態時,旋流混合的作用可使氣液接觸界面擴展十分迅速。在現代航天航空、火箭導彈以及一些高效節能的燃燒設備等高科技領域中,旋流混合技術應用十分廣泛。

我廠工程技術人員積累了二十多年直接從事污水處理技術工作的實際運行經驗和北京市政設計院,經過近五年的不斷努力,并參考現有的噴流式曝氣管的特點和國外同類產品的先進技術,開發研制了具有大孔排氣細泡布?xì)庑阅艿腨XHB-Ⅲ型旋流混合擴散曝氣器。

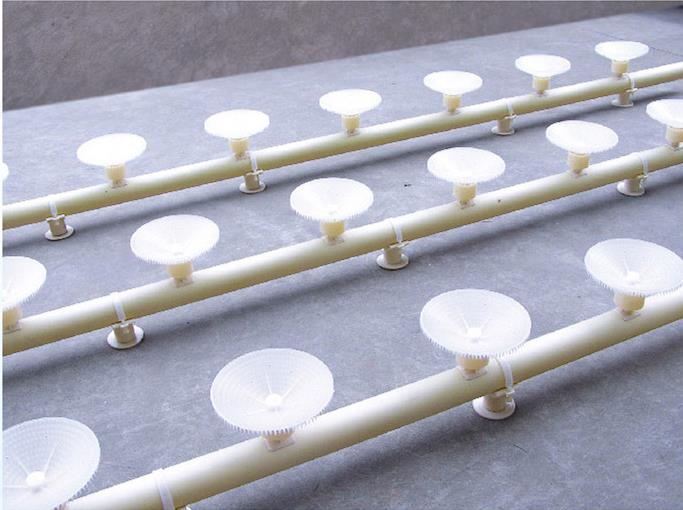

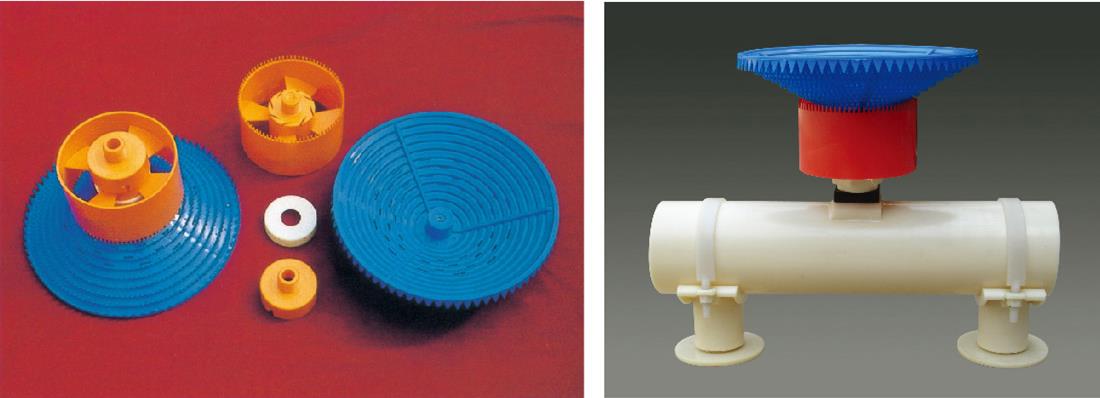

YXHB-Ⅲ型旋流混合擴散曝氣器是一種由大孔口排氣而由設計精巧的旋流混合等結構作用擴散形成細泡布?xì)獾母咝录夹g(shù)。

多大的孔則產生多大的泡--這是多年來曝氣器孔性作用擴散擺脫不了的孔性定勢。泡大效率差,細孔阻力大易堵塞-這是由孔性定勢改變不了的事物性質。

YXHB-Ⅲ型旋流混合擴散曝氣器--突破孔性定勢以結構作用擴散新技術來到了我們面前。

只有大孔排氣,方能確保曝氣運行穩定可靠;
只有細泡布?xì)?方能達到曝氣充氧均勻高效。

采用YXHB-Ⅲ型旋流混合擴散曝氣器依靠結構作用擴散,就能現“大孔排氣細泡布?xì)狻薄?/p>

性能特點

大孔口供氣與排氣

多點布?xì)馊仃惲?/p>

配氣管道材質不限

不需要清洗與更換

由結構作用擴散產生細泡

對鼓風機無除塵過濾要求

孔口通暢不受送停氣影響

配氣管道用接咀聯通安裝

技術參數

運行水深:>3m

排氣流量:20-100L/min·套

服務面積:≈0.50.65m2/套

升泡泡徑:r≈3mm

升泡面積:≈100%

供氣孔口:6-15mm

排氣孔口:2.2×15=26mm2

阻力損失:<80pa

外型尺寸:230×230×260mm

圓罩阻擋擴展--由旋流混合

作用所產生的大量細泡,再經倒齒圓形擴散罩阻擋擴展等多種結構作用,使氣相在液相中碰撞、剪切和分割;從而形成混合性的擴展。徹底改變了在曝氣器的應用中存在的孔性定勢--“多大的孔則產生多大的泡”,實現了“大孔排氣細泡布?xì)狻钡钠貧庋鮽髻|(zhì)技術優化之目的。

充氧能力

通常指的曝氣器氧利用率與動力效率只有可能是清水條件新機檢測而獲取,其數據不能反映在污水條件中運行的真實性,氧性能真實工況取決于曝氣器擴散作用的可靠程度;這一問題就是曝氣器充氧性能的“清污差異”

微孔”由于存在孔眼堵塞或孔膜老化的事實,因此“微孔在清水條件新機檢測得出的充氧性能數據,不能反映在污水條件中長期運行的實際工況。

“旋曝”由于不存在孔眼堵塞或排氣不暢的問題,因此旋曝在清水條件檢測得出的充氧性能數據,基本可以反映在污水條件中長期運行的實際工況。

如果由清水條件新機檢測得出的充氧性能參數,不可能在污水條件實際運行中保持;則這樣的參數最高也是沒有可靠性的;孔眼堵塞與孔膜老化必然會影響到充氧性能逐漸下降到最低。

YXHB-Ⅲ型旋流混合擴散曝氣器由于采用了“大孔排氣細泡布?xì)狻奔夹g(shù),其充氧性能不僅避免了清污差異,而且經建設部給水排水設備產品質量監督檢測中心檢測,各項指標達到了微孔曝氣器相關標準范圍之內(建設部CJ/T3015.4-1996)。

動力效率:3.67-4.13kg02/kwh

氧利用率:15.2-17.2%

沒有脫離孔性定勢與結構作用擴散的“旋曝”,雖然兩者的充氧性能都不存在“清污差異”,但效率是不同的。

技術優勢

方式先進合理:排氣、導流采用的是大孔,由多種結構作用對氣流進行分割擴散,是一種先進合理的曝氣擴散方式。

效率穩定高效:設備本質上具有不堵塞、氣阻損耗很小的特性,可以長期保持細泡均勻密布穩定運行;不存在效率逐漸變差的后顧之憂。

運行耐用可靠:材質難腐蝕與難老化,保障措施全面,無需清洗、更換和維修。

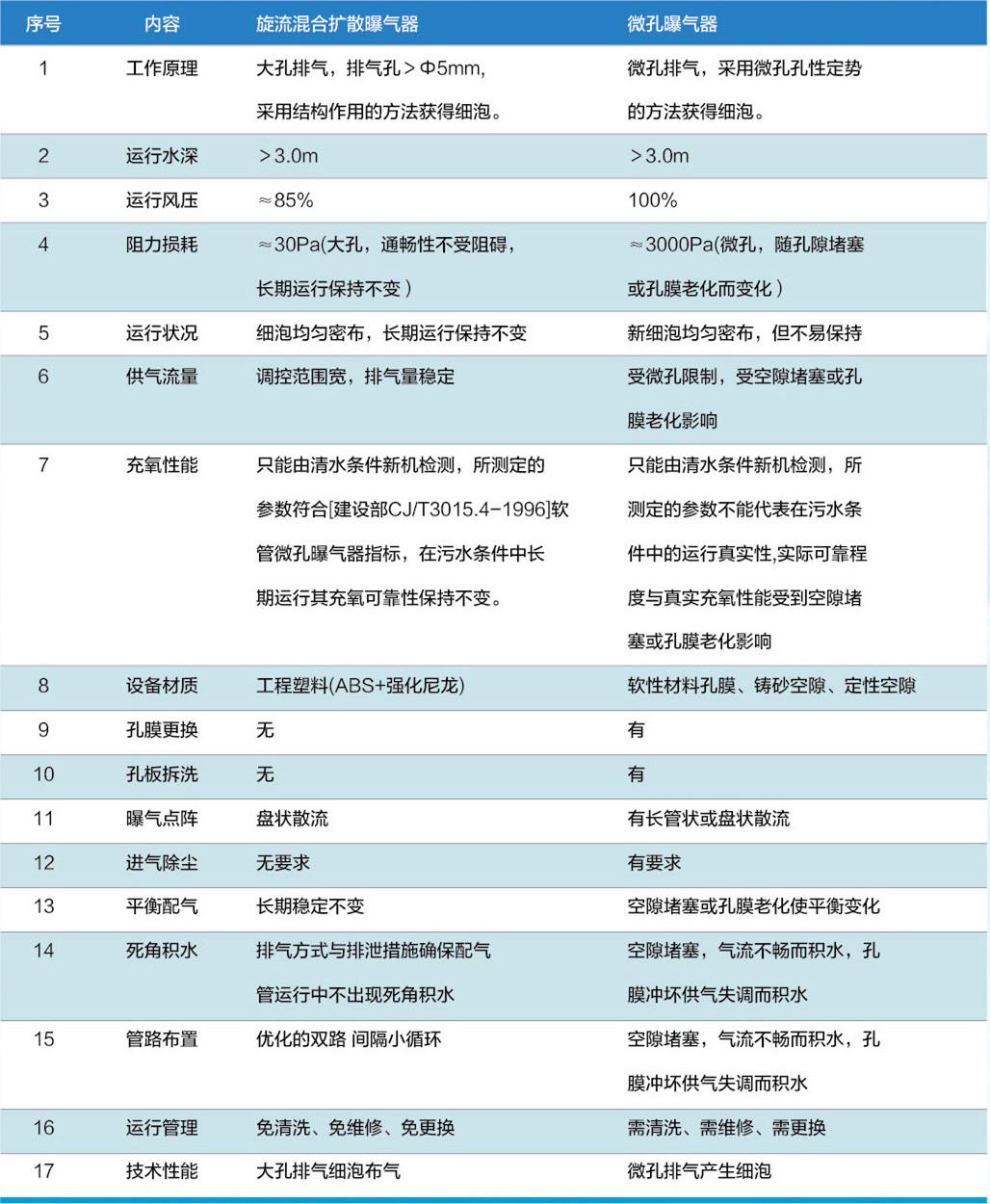

YXHB-Ⅲ旋流混合擴散曝氣器與微孔曝氣器

技術特征差異比較表
