用途

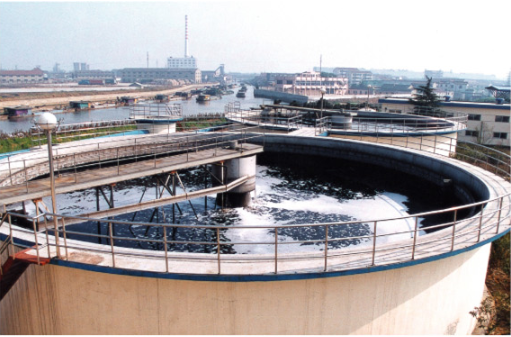

SHZB型周邊傳動刮泥機用于給排水工程中水廠或污水處理廠直徑較大(直徑>15m)的輻流式(圓形)沉淀池的刮泥和撇渣。

 特點
結構簡單、耗能省、維護管理方便。
運行平穩、工作安全可靠。
刮集污泥效果好、排出污泥含水率低

 結構及工作原理
周邊傳動刮泥機主要由中心旋轉支承、工作橋、導流筒、刮泥刮渣板、集電裝置、驅動機構、軌道及走輪等組成,按橋架形式分:半橋式和全橋式兩種
原水從池底經中心支墩上部流出.并經導流筒配水后呈輻射流向池子周邊集水槽出水,隨著輻向流速的降低,原水中的懸浮物被分離而沉降于池底。工作橋以中心支承為圓心,端部走輪在驅動裝置的作用下,沿池周軌道回轉運行,帶動下部近似對數螺旋線運行軌跡的刮泥板緩慢轉動,刮集至沉淀池中心集泥槽,依靠水壓或泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。

 結構及工作原理
1、池邊高度H由建設單位或設計部門確定,并提供池子的土建圖。
2、注明設備的材質、驅動形式、防腐要求及控制要求。
3、特殊規格按客戶要求進行設計制作。
