概況
SzJG型階梯式格柵是我公司學習先進技術后,結合國內污水處理工程的具體情況,由我公司自行研究、開發、制造的一種新型格柵。它廣泛應用于城市污水及工業廢水中的漂浮物懸浮物的清除,是一種預處理的理想設備。
階梯式格柵主要由動格柵、靜格柵、動力及傳動裝置、電氣控制系統四部分組成。動、靜格柵為鋸齒形狀交替布置,通過傳動機構驅動動格柵做偏心回轉運動,將污物從靜格柵的一個臺階送到上一個臺階,直至到格柵頂部落入接污槽內。

 型號說明


 型號說明
 傳動件均布于水面支架上,水下無運轉部件,檢修方便、壽命長。因此,在運行過程中不會有污物卡滯現象,運行可靠。
格柵無需斷流可更換柵片,使用維護方便。
格柵的安裝平臺上都可采用全封閉結構,外型美觀大方,不影響周圍環境衛生。
格柵的運行可采用手動和PLC可編程自動控制兩種運行方式,自動化程度高,運行安全可靠。

 土建埋件圖


 主要技術參數

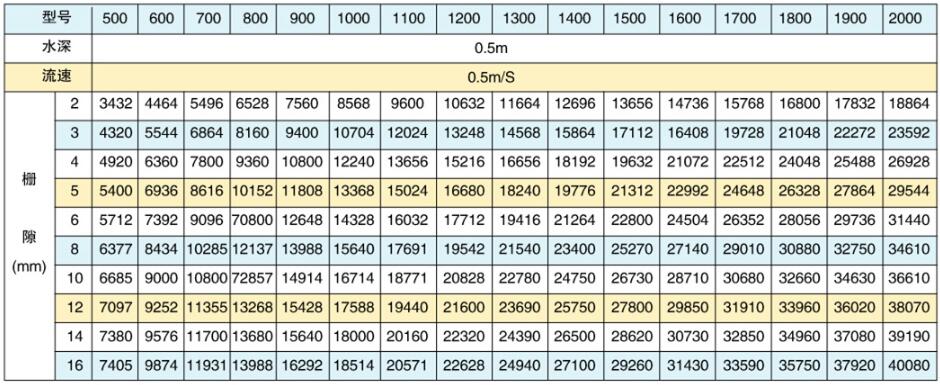

 過水流量表

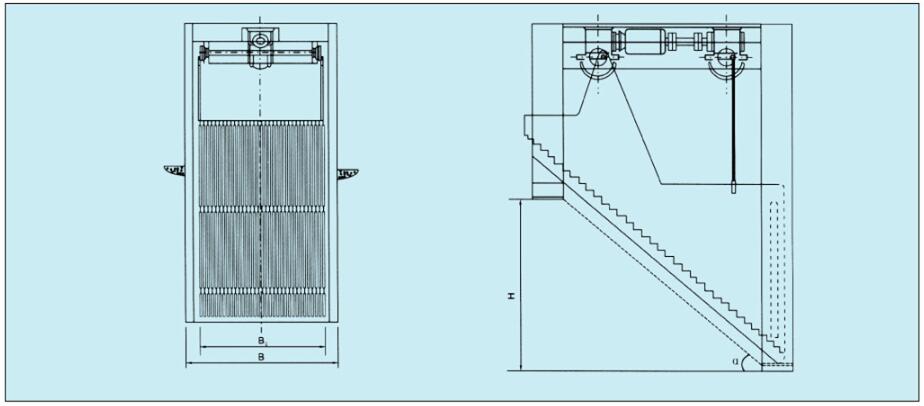

    安裝外形尺寸
