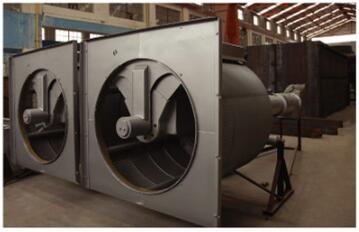

SZZG1轉鼓式格柵概況
SZZG型轉鼓式格柵是以35°傾斜安裝在溝渠中或箱體內當污水從柵筐前進入,然后穿流過篩網,濾渣被篩網截留。由于篩網造型特殊,布置形式合理,可保證濾渣只能被截留在篩網的內表面,而不會在篩縫中產生堵塞現象。由于濾渣逐步被截流,過濾面積逐漸減少這樣造成柵前水位提高,當柵前水位達到設定值時,電機開始旋轉,同時帶動篩筐整體旋轉。此時渣刷與沖水機構開始工作進行自清洗,把濾渣落入中央物料斗中,由螺杄提升到螺管內進行傳輸、壓榨、脫水、最后由出科口落入物料箱或輸送機進行外運處理。

 型號說明

 技術規格
柵筐直徑從Φ600—3000mm, 過濾縫隙從0.5—5mm,最大處理量可 達8600m3/H,安裝角度35°

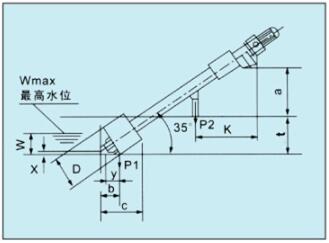

 安裝計算圖表

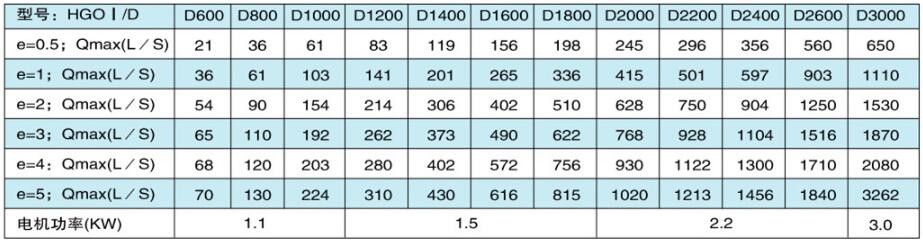

 技術參數表

 安裝技術參數表

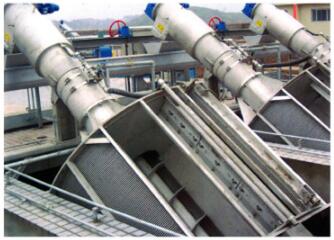

 SzzG2轉鼓式格柵概況
SzzG‖型轉鼓式格柵是集格柵淸污機、輸送機和壓榨機三種功能于一體的新穎產品,它可安裝在溝渠中或箱體內。當污水從格柵筐前流經柵筐后,濾渣被截留,污水離開柵筐,濾渣逐步累積在柵筐上,相應形成了一層過濾層,從而進一步提高了過濾效率,此時,過濾面積逐步減少,從而造成柵前水位提高。當柵前水位提高到設定值時,電機開始轉動,帶動安裝在螺旋軸上插入柵縫中的耙齒旋轉,從而把被截留在柵筐上的濾渣帶入中央物料斗中,由中心螺杄把濾渣提升壓榨脫水,最后經出料筒落入物料箱或傳輸機外運處理。濾渣在輸送過程中被壓榨脫水,從而體積小于處理。

 型號說明

 技術規格
柵筐直徑從Φ600—2800mm, 過濾縫隙從6—12mm,最大處理量可 達1100m3/H,安裝角度35°

 安裝計算圖表

 技術參數表

 安裝技術參數表
