概況
SzHG型回轉式格柵清污機是在總結和分析國內外清污機械的先進技術而研制的一種適合我國國情的連續自動清污設備。該設備是一種用于清除水體中較大固體懸浮物的大型粗格柵,可以連續自動清除液體中的固體懸浮物。廣泛應用于水利防洪排澇站城市污水處理、自來水廠取水口、雨水泵站、電廠、鋼廠的進水中雜物的清除,達到減輕后續工序處理負荷的目的。

 結構及工作原理
SzHG型回轉式格柵清污機主要由機架、柵條、電機減速驅動裝置、清污齒粑、牽引|鏈、電控裝置等組成。在驅動裝置的驅動下由固定于牽引鏈上的清污耙由下向上作回轉運動,將 水下格柵部分截留的污物撈上,清污耙靠二側提升鏈同步由柵后至柵前順時針回轉運行,當清污耙到達上部時,由于轉向軌道及導輪的作用,污物依靠重力自行落下,從而達到去污的目的。

 主要特點
 水下鏈輪及鏈條具有防堵保護裝置,運行可靠,緩沖自凈卸污,排渣干凈。
運行安全,傳動系統中設有機械過載保護和電氣過載保護。
根據用戶要求可設置卸污機構。
電氣控制可根據用戶不同要求設置相應的開停次數及單循環時間,同時也可根據柵片前后液位差來控制設備的運行。并提供遠程監控接口,可實現遠程控制。

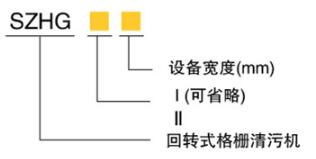

 型號說明

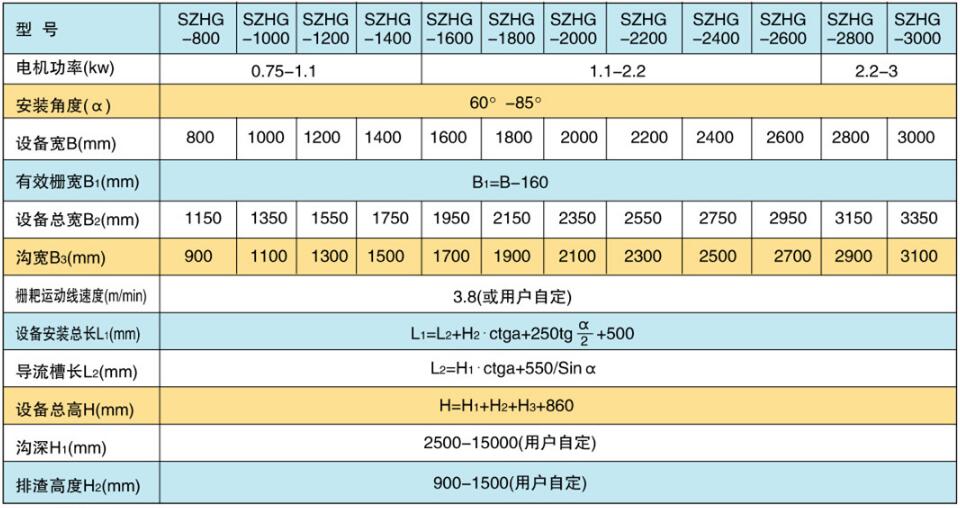

 Ⅰ型主要技術參數Ⅱ

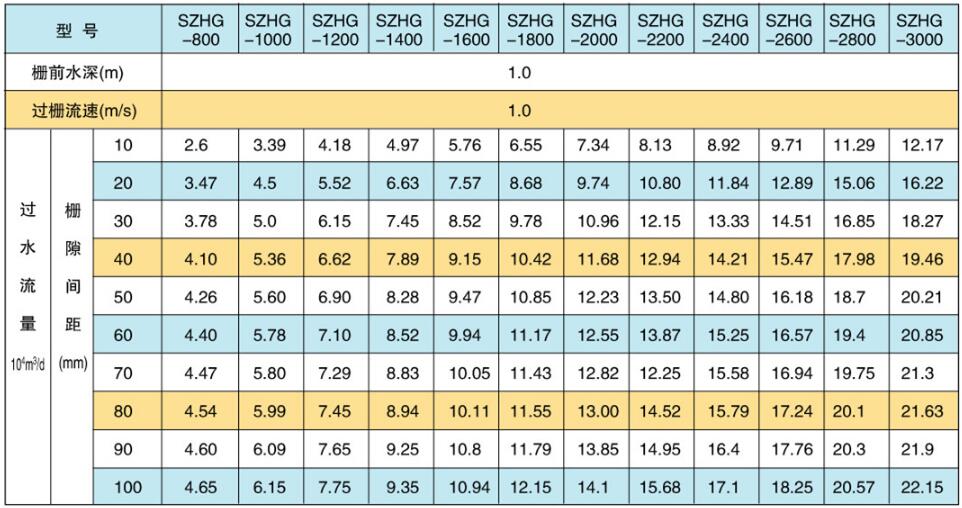

 Ⅰ型過水流量

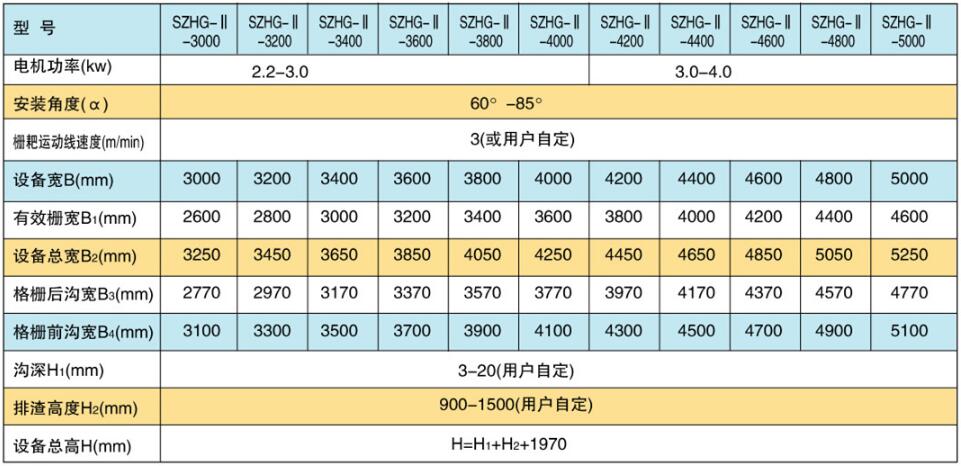

 Ⅱ型主要技術參數

 Ⅱ型過水流量

 訂貨須知
 ◆訂貨時請?zhí)峁┩两ㄇ挕⑶睢⑴旁叨取惭b角度、耙齒柵隙等技術參數。
◆訂貨時注明設備的材料要求。
◆須配套電控箱的應注明控制方式。
◆如配套皮帶輸送機、螺旋輸送機、螺旋壓榨機,訂貨時請注明

 Ⅰ型安裝及土建埋件圖

 Ⅱ型安裝及土建埋件圖
